Volumes salle de bain : zones de sécurité NF C 15‑100

Autour d'une baignoire ou d'une douche, la norme NF C 15-100 définit des volumes de sécurité numérotés 0, 1 et 2. Chacun n'admet que certains équipements. C'est le point le plus mal compris de toute l'installation, et l'un de ceux que le Consuel contrôle lors de sa visite.

🎯 L'essentiel en 6 points

Ces six règles couvrent la quasi-totalité des salles de bain. Tout le reste de l'article ne fait que les détailler.

1. Aucune prise ni aucun interrupteur 230 V dans les volumes 0, 1 et 2. Seule exception : la prise rasoir alimentée par un transformateur de séparation.
2. Tout ce qui est admis dans un volume doit être IP44 au minimum.
3. Rien sous la baignoire ni sous le receveur, pas même une boîte de dérivation.
4. En volume 2, seul le matériel de classe 2 est admis : luminaire, sèche-serviettes. Le double carré sur l'étiquette, et aucun fil de terre.
5. Une cloison fixe et haute réduit les volumes : le volume ne la traverse pas, il en fait le tour. Une paroi vitrée, elle, ne change rien.
6. Toutes les masses métalliques sont reliées entre elles par un fil jaune/vert de 2,5 mm². C'est la liaison équipotentielle supplémentaire.

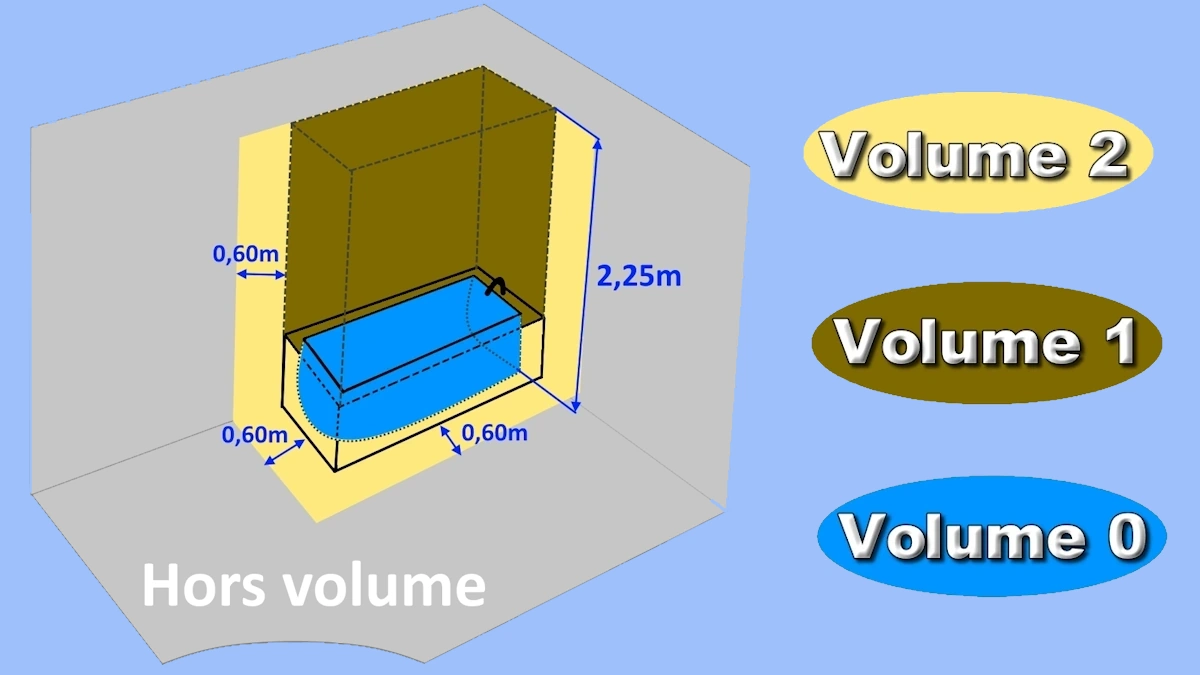

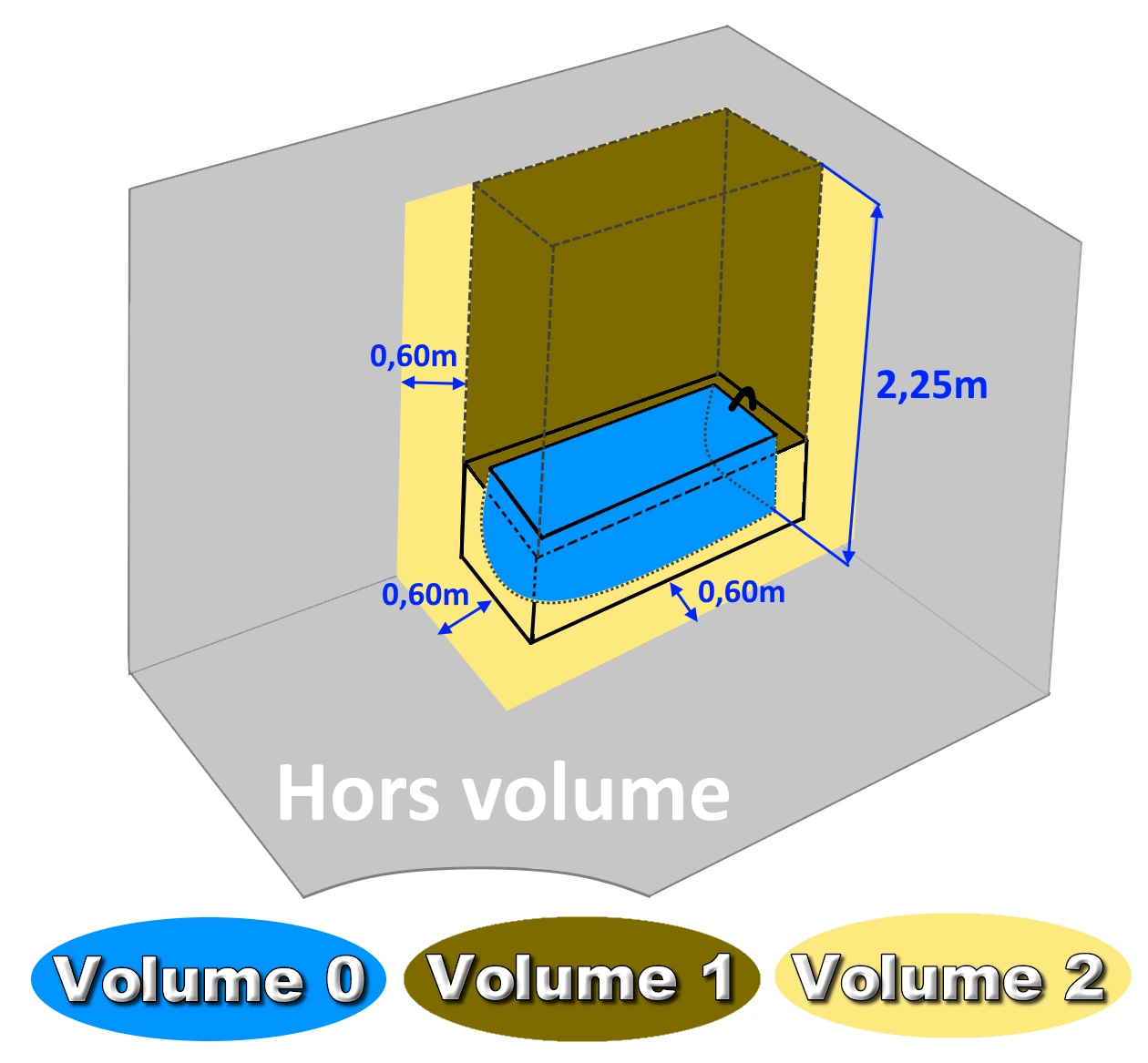

🛁 Cas 1 : salle de bain avec baignoire

• Volume 0 : l'intérieur de la cuve
• Volume 1 : au-dessus de la cuve, à son aplomb, jusqu'à 2,25 m
• Volume 2 : 0,60 m autour du volume 1
• Volume caché : sous la baignoire, aucun équipement électrique, pas même une boîte de dérivation. Seule exception, les baignoires balnéo ou spa, préassemblées et testées en usine

Les 2,25 m ne se mesurent pas systématiquement depuis le sol : la norme retient le plus haut des deux plans, le sol fini ou le fond de la cuve s'il est au-dessus. Une baignoire étant presque toujours surélevée, c'est le fond de cuve qui sert de référence dans la plupart des cas.

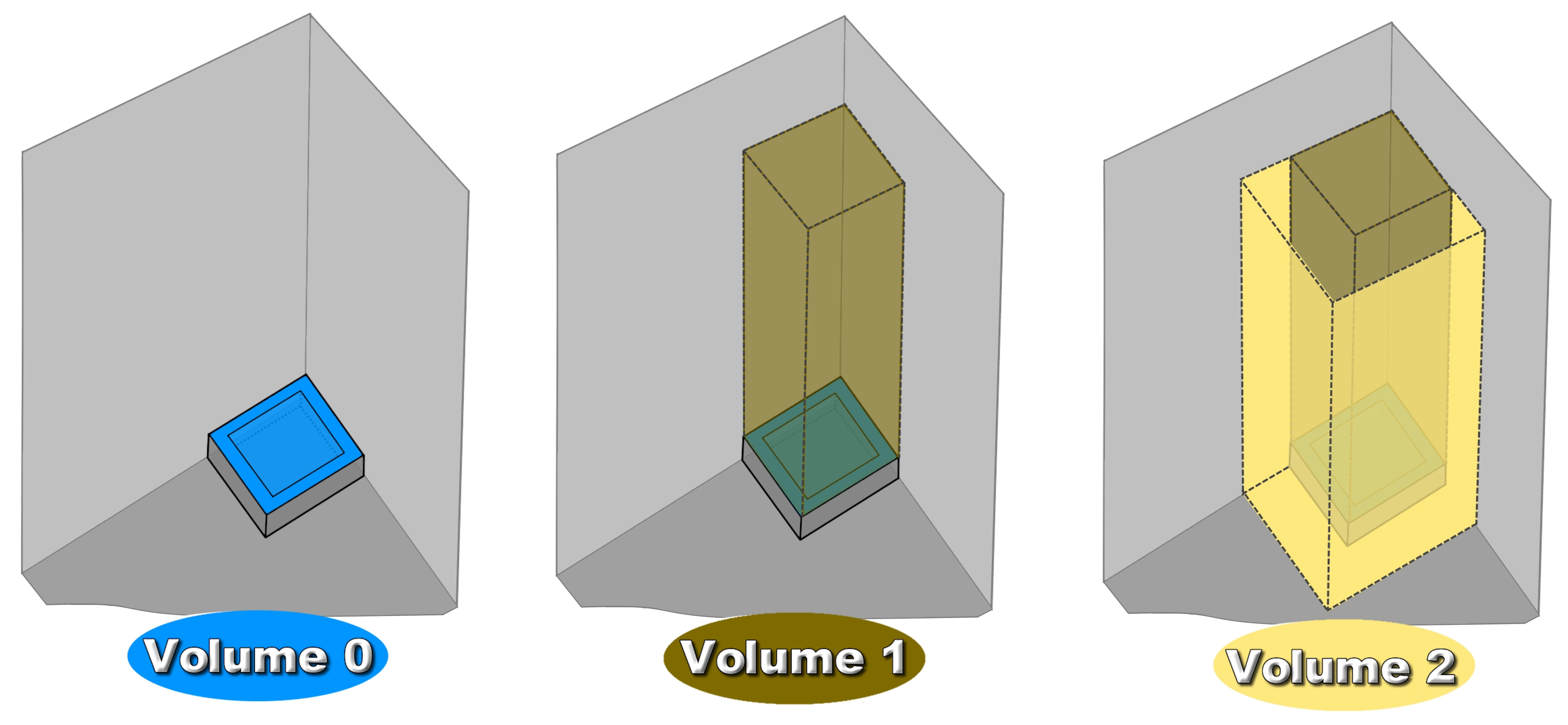

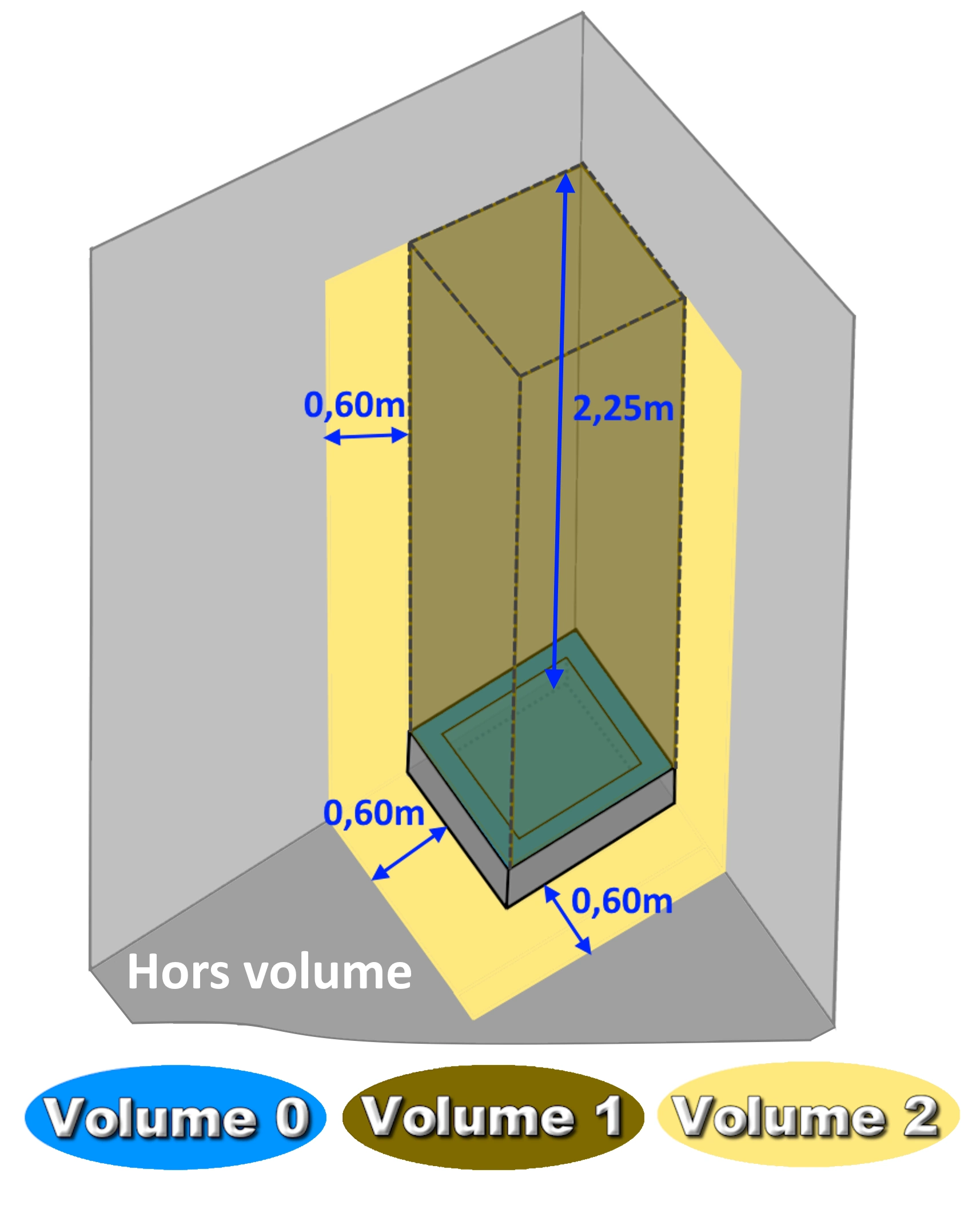

🚿 Cas 2 : douche avec receveur

Le receveur est le bac qui collecte l'eau de la douche. Un receveur extra-plat compte comme un receveur, et non comme une douche à l'italienne : c'est une confusion fréquente depuis leur arrivée sur le marché.

• Volume 0 : l'intérieur du receveur
• Volume 1 : au-dessus du receveur, à son aplomb, jusqu'à 2,25 m au-dessus du fond, ou jusqu'à la pomme fixe si elle est installée plus haut
• Volume 2 : 0,60 m autour du volume 1
• Volume caché : sous le receveur, aucun équipement électrique. Contrairement à la baignoire, il n'existe ici aucune exception

🚿 Cas 3 : douche à l'italienne, sans receveur

Les volumes changent selon que la douche est équipée d'une douchette, d'une douche de tête ou d'une douche de pluie. Par simplification, et pour éviter tout risque de non-conformité, la douche de tête suit la même règle que la douche de pluie.

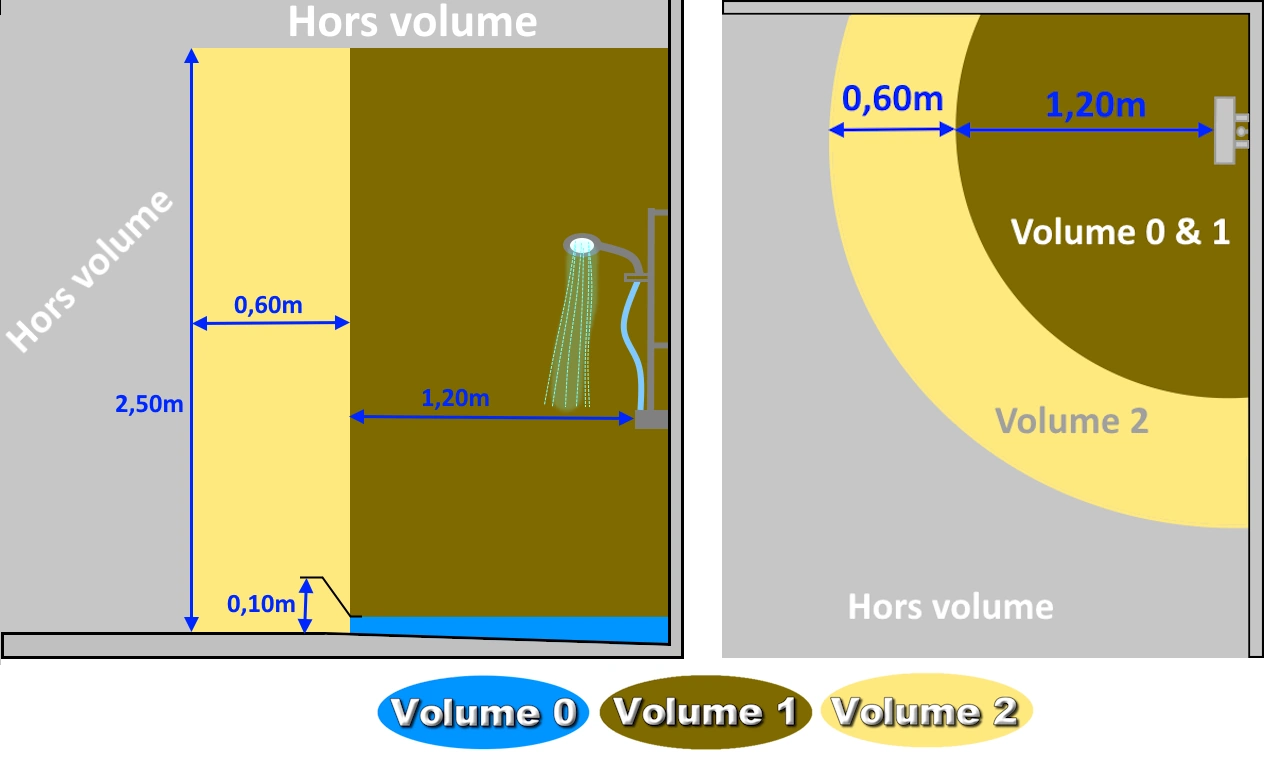

Douche équipée d'une douchette uniquement

Le volume 1 est un cylindre de rayon 1,20 m dont l'axe passe par le point de fixation du flexible, et non par le centre de la douche.

• Volume 0 : du sol à 0,10 m de hauteur
• Volume 1 : cylindre de 1,20 m de rayon centré sur le raccordement du flexible, jusqu'à 2,25 m
• Volume 2 : 0,60 m au-delà du volume 1

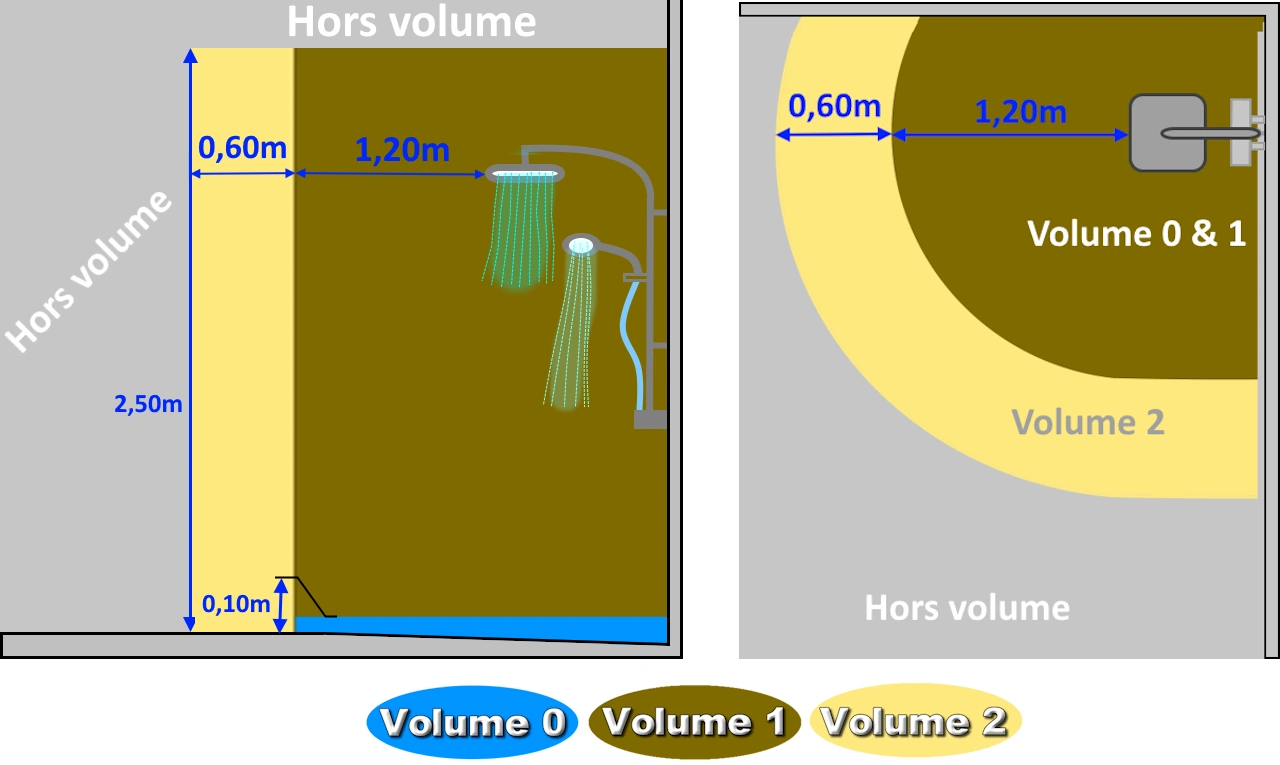

Douche équipée d'une douche de pluie

Ici les 1,20 m se mesurent depuis le bord extérieur de la pomme, et non depuis un point de fixation. La pomme étant décollée des murs, le volume est nettement plus large.

• Volume 0 : du sol à 0,10 m de hauteur
• Volume 1 : 1,20 m depuis le bord extérieur de la pomme, jusqu'à 2,25 m
• Volume 2 : 0,60 m au-delà du volume 1

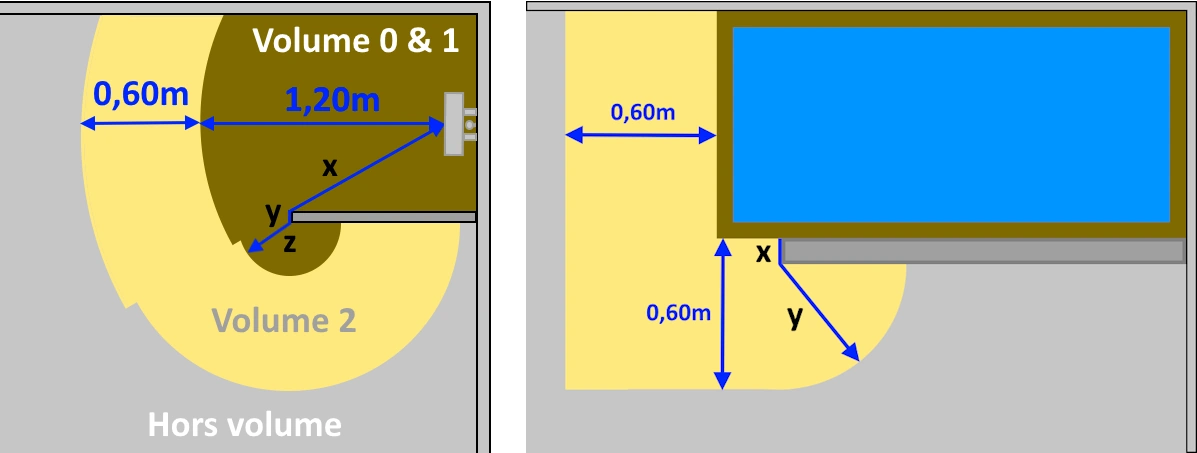

📏 La règle du contournement

Le volume ne traverse pas une cloison : il en fait le tour. Imaginez un mètre ruban tendu depuis le point de départ du volume. Quand il bute sur une cloison, il passe par son extrémité, franchit son épaisseur, puis repart droit de l'autre côté. Le volume s'arrête là où le ruban est à bout : 1,20 m pour le volume 1 d'une douche sans receveur, 0,60 m pour le volume 2 d'une baignoire ou d'un receveur.

• Ce qui compte comme cloison : une paroi fixe, non démontable, jointive au sol, et au moins aussi haute que le volume, soit 2,25 m dans le cas courant. Une cloison plus basse ne délimite rien du tout.
• D'où part le ruban : du raccordement du flexible pour une douchette, du bord de la pomme pour une douche de tête ou de pluie, du bord de l'appareil pour une baignoire ou un receveur.
• Cloison collée à l'appareil : il n'y a rien à parcourir avant de l'atteindre, le ruban commence directement par son épaisseur.

Attention aux parois vitrées. Une paroi en verre, même fixe et de plus de 2,25 m, ne limite pas les volumes. Une porte de douche ou un pare-baignoire ne contourne rien.

🔎 Reconnaître son matériel

Le tableau de la section suivante ne parle que de trois choses : la classe du matériel, sa tension et son indice de protection. Les trois se lisent sur l'étiquette ou la notice.

• Classe 1 : l'appareil a une borne de terre et se raccorde en 3 fils, dont le jaune/vert. Lave-linge, sèche-linge, luminaire à carcasse métallique. Interdit dans les trois volumes, hormis certains chauffe-eau sous les conditions du tableau ci-dessous.
• Classe 2 : double isolation, repérée par un double carré sur l'étiquette. Aucune borne de terre, raccordement en 2 fils. C'est le cas de la plupart des radiateurs et sèche-serviettes actuels, et c'est la seule classe admise en volume 2.
• TBTS, très basse tension de sécurité : 12 V alternatif ou 30 V continu, fournie par un transformateur placé hors des volumes, par exemple dans un faux plafond. Seule alimentation admise en volume 0 et en volume 1.
• IP, deux chiffres : le premier pour les corps solides, le second pour l'eau. La norme n'impose ici que le second, d'où l'écriture « IPX4 », le X signifiant « non spécifié ». Mais l'IPX4 n'existe pas en magasin : achetez de l'IP44 ou supérieur.

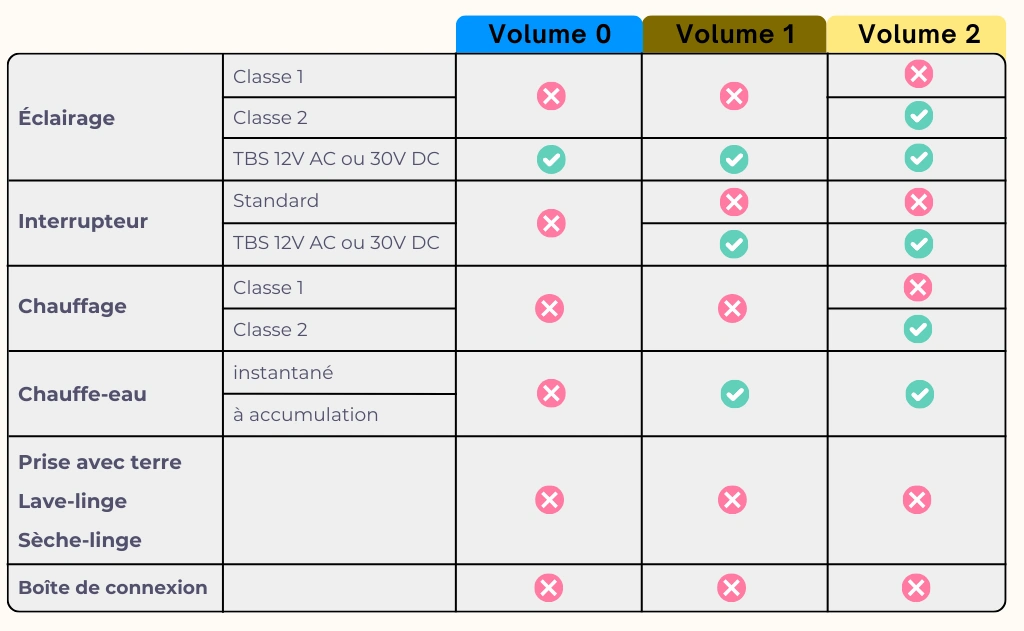

⚙️ Où puis-je mettre quoi ?

Équipement	Volume 0	Volume 1	Volume 2
Éclairage classe 1	Non	Non	Non
Éclairage classe 2	Non	Non	Oui
Éclairage TBTS 12 V AC ou 30 V DC	Oui	Oui	Oui
Transformateur d'éclairage	Non	Non	Non
Interrupteur standard	Non	Non	Non
Interrupteur TBTS 12 V AC ou 30 V DC	Non	Oui	Oui
Chauffage classe 1	Non	Non	Non
Chauffage classe 2 et sèche-serviettes (1)	Non	Non	Oui
Chauffe-eau instantané (3)	Non	Oui	Oui
Chauffe-eau à accumulation (2) (3)	Non	Oui	Oui
Prise 230 V, lave-linge, sèche-linge	Non	Non	Non
Prise rasoir sur transformateur de séparation (4)	Non	Non	Oui
Boîte de connexion, boîte de dérivation	Non	Non	Non

Les repères (1) à (4) renvoient aux conditions ci-dessous. Sans elles, l'autorisation ne tient pas.

• (1) Sèche-serviettes classe 2 : admis en volume 2, la sortie de câble devant être hors volume, ou de type IP44 ou IP55.
• (2) Chauffe-eau à accumulation, en volume 1 : admis seulement s'il ne peut pas être placé ailleurs, qu'il est horizontal et monté le plus haut possible. Un modèle vertical n'y a jamais sa place.
• (3) Chauffe-eau, en volume 2 : admis seulement s'il est alimenté directement par un câble, ou si la sortie de câble est hors volume ou IP44 / IP55.
• (4) Prise rasoir : seule prise admise en volume 2, et à la seule condition d'être alimentée par un transformateur de séparation de 20 à 50 VA, lui-même placé hors des volumes.

L'indice de protection exigé par volume

La classe du matériel ne suffit pas : tout appareil installé dans un volume doit en plus respecter l'indice de protection de ce volume.

Zone	Indice de protection minimal
Volume 0	IPX7
Volume 1	IPX4
Volume 2	IPX4
Hors volume	IPX1

Le piège le plus courant. Un luminaire de classe 2 est admis en volume 2, mais il doit en plus être IPX4 au minimum et protégé par un différentiel 30 mA. Une applique décorative non étanche au-dessus d'une baignoire est refusée, même si elle est bien de classe 2.

Autour du lavabo, aucun volume n'est défini, donc aucune restriction. Il reste fortement recommandé de ne pas placer de prise ni d'interrupteur directement au-dessus, et de respecter si possible 60 cm.

📐 Attention à la position théorique de l'appareil

Une prise hors volume peut être refusée, parce que la position théorique de l'appareil qu'elle alimente, elle, se trouve dans le volume.

Le lave-linge, par exemple, sera considéré centré sur son tuyau d'évacuation. Étant de classe 1, il lui est interdit d'être en volume 2, même si la prise qui l'alimente est bien en dehors. Ce cas de figure est à adapter à votre situation.

🔗 La liaison équipotentielle supplémentaire (LES)

Appelée aussi liaison équipotentielle secondaire, la LES relie entre eux tous les éléments conducteurs de la salle de bain pour les mettre au même potentiel. Aucune différence de potentiel dangereuse ne peut alors apparaître, même si une pièce métallique se retrouve accidentellement sous tension.

Sont à raccorder :

• Le corps de la baignoire, s'il est métallique
• Le receveur de douche, s'il est métallique
• Les canalisations métalliques d'eau chaude, d'eau froide et de gaz
• L'une des canalisations d'arrivée ou de départ d'un radiateur ou d'un sèche-serviettes, quelle que soit sa classe
• Les huisseries métalliques : châssis de fenêtres, encadrements de portes

Ce qu'il ne faut pas relier. Un receveur en résine, en acrylique ou en céramique n'est pas à relier, même s'il repose sur un châssis métallique. Ce qui compte, c'est que la pièce elle-même soit métallique et puisse amener un potentiel. Même chose pour un porte-savon ou un porte-serviettes non électrique.

N'oubliez pas les huisseries métalliques. C'est l'oubli le plus fréquent : châssis de la fenêtre ou encadrement de la porte, s'ils sont métalliques, ils se relient comme le reste.

La LES est généralement réalisée par un wago reliant tous les fils jaune/vert dans une boîte de dérivation. Cette boîte doit être placée hors des volumes. Elle peut se trouver à l'intérieur comme à l'extérieur de la salle de bain, sur un mur ou un plafond attenant. Si le tableau électrique est à proximité immédiate, on peut s'en passer et raccorder chaque élément directement au tableau.

Section du conducteur. Cuivre isolé jaune/vert, section minimale 2,5 mm² s'il est protégé mécaniquement (goulotte, gaine), ou 4 mm² s'il ne l'est pas.

🧩 Deux cas particuliers

Une pomme fixe installée au-dessus de 2,25 m

Pour toute douche, avec ou sans receveur, le volume 1 s'arrête au plus haut de ces deux plans : 2,25 m au-dessus du sol, ou du fond du receveur s'il est plus haut, ou le plan horizontal passant par la pomme fixe. Une pomme installée à 2,40 m fait donc monter le volume 1 à 2,40 m, et la cloison censée le limiter doit suivre.

La douche à jets massants

Une douche à jets horizontaux ne suit plus le cylindre de 1,20 m. Le volume 1 s'étend jusqu'aux parois qui font obstacle aux jets, celles de la cabine ou, à défaut, celles de la pièce, et monte à 2,25 m.

Les jets changent aussi l'étanchéité exigée : dans ce volume 1, les matériels doivent être IPX5 et non IPX4, parce qu'ils reçoivent des jets d'eau et plus seulement des projections.

Une cabine ou une cloison qui n'atteint pas 2,25 m n'arrête pas les jets au sens de la norme : ce sont alors les murs de la pièce qui font obstacle, et toute la salle de bain passe en volume 1.

✅ À retenir

Repérez d'abord votre appareil, la forme du volume 1 en découle. Vérifiez ensuite la classe et l'indice de protection de chaque matériel avant de l'acheter, pas une fois posé. Et n'oubliez pas la liaison équipotentielle, huisseries métalliques comprises : c'est l'oubli le plus fréquent dans une salle de bain.
