La validation Consuel sans électricien : Démystification et guide pratique

Il existe une idée reçue tenace : seul un électricien professionnel pourrait réaliser une installation capable de passer le Consuel. C'est faux. Voici comment vous en assurer avant la visite.

❓ Qu'est-ce que le Consuel

Le Comité National pour la Sécurité des Usagers de l'Électricité (Consuel) délivre un certificat de conformité attestant que l'installation électrique d'un bâtiment respecte la norme NF C 15-100.

Ce document est indispensable pour la mise en service de l'installation par le distributeur d'énergie lors d'une construction, et légalement obligatoire lors d'une rénovation totale.

⚡ L'intervention d'un électricien est-elle obligatoire ?

Non. La réglementation permet à tout un chacun, y compris à un particulier qui réalise lui-même ses travaux, de demander la certification Consuel. Ce qui est contrôlé, c'est l'installation, pas le statut de celui qui l'a posée.

✅ Les cinq points les plus souvent mis en défaut

Le contrôle porte sur l'installation entière, mais ces cinq points reviennent le plus souvent. Ce sont ceux que vous pouvez vérifier vous-même avant le passage du technicien.

1. La valeur de la prise de terre

La valeur mesurée doit être inférieure à 100 ohms.

Deux méthodes permettent de la mesurer, toutes deux valables.

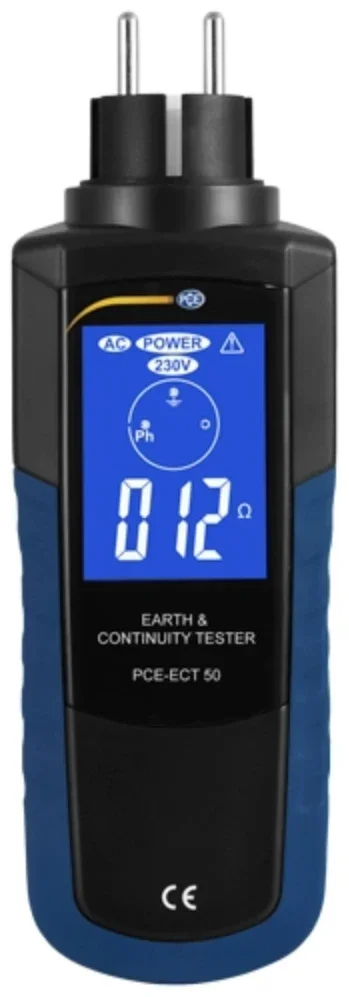

Méthode 1, sous tension, au testeur de terre. La plus simple : on branche le testeur sur une prise de l'installation, et la valeur s'affiche directement à l'écran, en ohms.

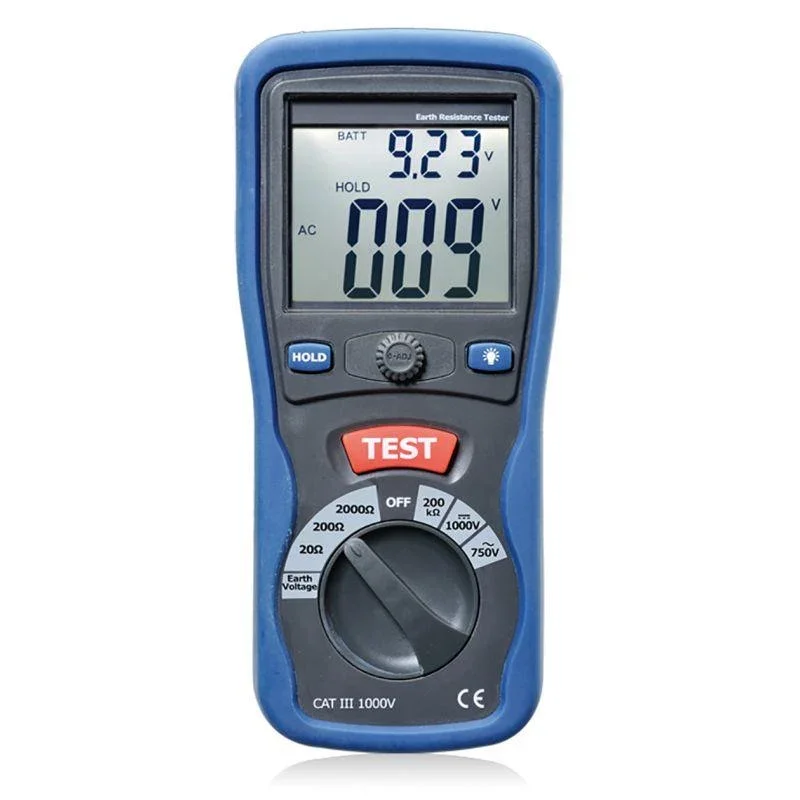

Méthode 2, hors tension, au mesureur à piquets. Plus longue, mais c'est la mesure de référence.

1. Ouvrir la barrette de coupure. La prise de terre doit être isolée du reste de l'installation. Barrette fermée, vous mesureriez tout le logement au lieu de la terre seule, et la valeur serait fausse sans que rien ne le signale.
2. Planter le piquet P à 12 mètres de la prise de terre.
3. Planter le piquet C à 8 mètres supplémentaires, dans le prolongement : la prise de terre, P et C doivent rester alignés.
4. Raccorder le mesureur. Chaque cordon a sa borne, et l'appareil ne signale pas une inversion. Borne E, verte, vers la prise de terre, sur la borne basse de la barrette, celle qui descend vers la terre. Borne P, jaune, vers le piquet à 12 m. Borne C, rouge, vers le piquet à 20 m.
5. Lancer le test. La valeur affichée doit être inférieure à 100 ohms.

2. La continuité de la terre

Il s'agit de vérifier que chaque point de l'installation est bien relié à la terre. À faire de préférence hors tension, multimètre en mode continuité.

1. Vérifier le multimètre lui-même. Faites toucher les deux pointes de touche l'une contre l'autre : un bip doit retentir sur la plupart des appareils. Sinon, lisez la valeur affichée, elle doit être inférieure à 2 ohms. Sans ce contrôle préalable, un appareil en défaut ferait conclure à tort que la terre est absente partout.
2. Du tableau à la prise la plus proche. Une pointe sur la barrette de terre du tableau, l'autre sur la broche de terre de la prise la plus proche.
3. Puis de proche en proche, borne de terre à borne de terre : d'une prise à la suivante, d'une prise à la terre d'une DCL, et ainsi de suite. Chaque borne de terre du logement doit être contrôlée, sans exception.

Astuce pour les points lumineux. La terre d'une DCL n'est pas accessible à la pointe de touche tant que rien n'y est raccordé. Prenez l'embout DCL, celui qui sert à raccorder les luminaires, ajoutez-y un fil de terre, enfoncez la fiche dans le point lumineux, et faites le test directement sur ce fil.

Il existe une méthode sous tension, multimètre en mode voltmètre entre la borne de terre et la phase d'une prise alimentée, où l'on doit lire 230 volts. Je la déconseille : elle oblige à travailler pointes de touche dans les bornes d'une prise sous tension, pour un résultat identique à celui du contrôle hors tension.

3. Les volumes de la salle de bain

Deux erreurs reviennent sans arrêt.

• Une hauteur entre le receveur et le plafond inférieure à 2,25 m. Le plafond est alors en volume 1, où seule la TBTS 12 V est admise : les spots doivent être alimentés en 12 V par un transformateur placé hors volume, et être IPX4 au minimum. En pratique, prenez de l'IP65.
• Une douche à jets massants dont la paroi ne fait pas au moins 2,25 m. Toute la salle de bain passe alors en volume 1.

Au-delà de ces deux cas, reprenez l'ensemble des volumes un par un et vérifiez que chaque appareillage est admis là où il se trouve. Le technicien contrôle la pièce entière, pas seulement la douche.

4. Le risque de contacts directs

Aucun fil ne doit être apparent, nulle part dans le logement.

Tous les appareillages doivent être installés. Si l'un d'eux ne l'est pas encore, le câble doit être logé dans son pot d'encastrement ou dans une boîte Plexo, avec un wago sur chaque fil.

5. Le tableau électrique

Hors tension, reprenez le tableau intégralement : vérifiez toutes les connexions, le serrage de chaque vis, puis testez la tenue de chaque fil en tirant dessus à la pince plate ou à bec.

📋 La fiche d'autocontrôle

À reprendre point par point avant de convoquer le technicien.

• Tous les appareillages sont posés
• Aucun fil nu ni apparent, boîtes Plexo et wagos à défaut
• Valeur de la prise de terre mesurée, inférieure à 100 ohms
• Continuité de la terre vérifiée sur tout le logement
• Volumes de la salle de bain respectés
• Serrage de chaque vis du tableau vérifié
• Tenue de chaque fil du tableau testée par tirage
• Organe de coupure générale accessible à l'intérieur du logement
• Liaison équipotentielle principale : canalisations métalliques reliées au bornier de terre, en 10 mm²
• Liaison équipotentielle supplémentaire de chaque salle de bain : tous les éléments métalliques reliés, en 2,5 mm² protégé ou 4 mm² nu
• Menuiseries aluminium reliées à la terre en 2,5 mm², continuité mesurée sous 2 ohms

Pensez aussi à conserver toutes les notices des équipements installés.

📝 Comment procéder à la demande

La demande se fait auprès du Consuel une fois l'installation terminée et vérifiée. Un dossier technique accompagné du formulaire de demande doit être déposé, puis l'inspection sur place est programmée. Le rendez-vous se prend directement sur le site du Consuel.

Les tarifs et les délais sont détaillés dans l'article complet sur le Consuel.

💡 En résumé

Réaliser soi-même son installation et réussir le Consuel est parfaitement à portée d'un particulier. Ce qui fait la différence, ce n'est pas le statut de celui qui pose, c'est la rigueur de la vérification avant la visite. Les cinq points ci-dessus couvrent l'essentiel de ce qui est mis en défaut.
