Mise à la terre : Guide complet

La mise à la terre est ce qui protège les habitants en cas de défaut : si un appareil met sa carcasse sous tension, le courant file vers le sol au lieu de passer par celui qui le touche. C'est aussi le premier point contrôlé lors de la visite du Consuel.

Trois méthodes permettent de la réaliser. Voici le matériel à prévoir, la méthode adaptée à votre chantier, et les erreurs qui rendent une prise de terre inutile.

⚡ La prise de terre

La prise de terre est le dispositif qui relie électriquement l'installation au sol. Son rôle : dévier les fuites de courant vers la terre, pour qu'elles ne passent pas par les occupants.

🧰 Le matériel nécessaire

Le fil de terre

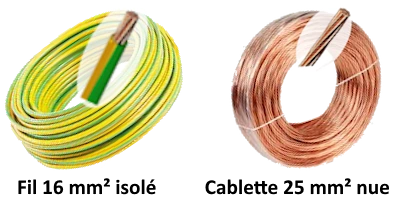

Deux conducteurs sont admis par la norme :

• Fil de cuivre isolé jaune/vert, section minimale 16 mm²
• Câblette nue en cuivre, section minimale 25 mm²

La barrette de coupure

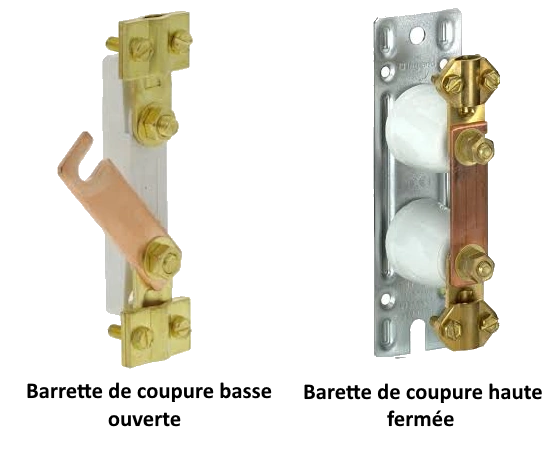

Elle sépare la prise de terre du reste de l'installation, ce qui permet de mesurer la terre seule. Deux modèles existent :

• Basse : sur un mur lisse, type BA13
• Haute : montée sur sa platine, elle tient mieux sur un mur irrégulier (pierre par exemple)

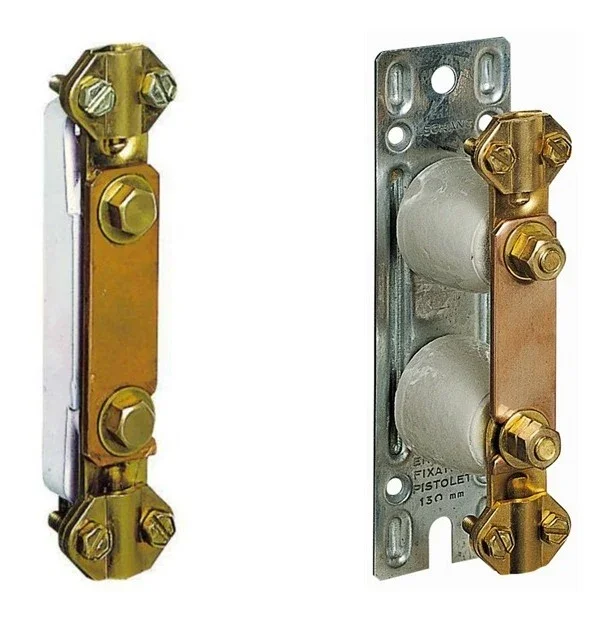

Sur la photo, les deux barrettes sont fermées : c'est leur position normale en service. On ne les ouvre que le temps d'une mesure, hors tension, et on les referme aussitôt.

Son emplacement est libre : à l'intérieur, à l'extérieur, dans la GTL ou ailleurs. La seule contrainte, c'est qu'elle reste accessible, pour pouvoir mesurer la terre à tout moment.

Sens de raccordement. Le fil qui part vers l'installation électrique se raccorde sur la partie haute de la barrette, celui qui descend vers la terre sur la partie basse.

📍 Méthodes de mise à la terre

Boucle en fond de fouille

Une câblette nue de 25 mm² est enterrée tout autour de la maison, en fond de fouille, sous le niveau des fondations. On parle souvent d'un mètre de profondeur, mais la vraie exigence est d'être hors de la zone de gel et de dessèchement. La câblette forme une boucle enterrée dans les fouilles de la construction, d'où son nom.

La câblette ne va jamais dans le béton. Elle se pose en pleine terre, contre la face extérieure des fondations, et se recouvre d'une couche de terre fine, sans cailloux, avant tout coulage. Noyée dans le béton, elle n'est plus en contact avec le sol : la prise de terre ne vaut alors plus rien. C'est l'erreur la plus fréquente sur ce poste.

C'est la méthode la plus coûteuse, et la plus performante. Elle est principalement utilisée pour les maisons neuves.

Piquet de terre

Il s'agit d'enfoncer verticalement dans le sol un piquet métallique, en cuivre ou en acier galvanisé, d'une longueur minimale de 2 mètres. Attention au malentendu classique : c'est bien la longueur du piquet qui compte, pas la profondeur du trou. Le piquet s'enfonce sur toute sa longueur, sa tête restant juste sous le niveau du sol, dans un regard de visite qui la garde accessible. Il peut être installé à l'extérieur ou, par exemple, dans une cave.

Astuce : la bouterolle d'enfoncement Ø 20. Montée sur un burineur, elle coiffe la tête du piquet et l'enfonce en quelques minutes, sans l'abîmer.

Pour améliorer la valeur de résistance, il est possible d'ajouter un second piquet, puis un troisième si nécessaire, le tout formant un triangle équilatéral, chaque piquet étant relié aux autres. L'espacement entre deux piquets doit être au moins égal à leur longueur, donc 2 mètres minimum pour des piquets de 2 mètres, et idéalement le double. Trop rapprochés, les piquets se marchent dessus et le second n'apporte quasiment rien.

Cette méthode est essentiellement utilisée en rénovation.

En fond de tranchée

Moins souvent utilisée et peu connue, cette méthode consiste à enterrer une câblette nue dans une tranchée d'une profondeur minimale d'un mètre. La câblette doit être de section 25 mm², d'une longueur d'au moins 20 mètres, et espacée d'au moins 20 cm de toute canalisation (eau, gaz ou électrique).

Dans les faits, elle sert surtout de solution de repli, quand la boucle a été oubliée ou qu'elle est impossible à réaliser, et qu'une tranchée est de toute façon ouverte pour l'assainissement ou l'arrivée d'eau. Sur une maison neuve, la boucle est déjà en place au moment du terrassement. En rénovation, le piquet va bien plus vite.

🔌 Raccordement au tableau électrique

1. Le fil de terre issu de la méthode choisie se raccorde sur la partie basse de la barrette
2. La partie haute de la barrette est reliée au bornier de terre du tableau

Pour cette dernière liaison, la câblette de 25 mm² est admise, mais peu pratique tant elle est rigide. Un fil jaune/vert gainé de 16 mm² fait le même travail et se manipule bien mieux. Et si le fil est souple, les cosses adaptées sont obligatoires.

✅ La valeur à atteindre

Une mise à la terre ne se juge pas à l'œil : elle se mesure. La résistance relevée doit être inférieure à 100 ohms, barrette ouverte. Sans cette mesure, impossible de savoir si le travail tient la route, et c'est l'un des points que le contrôleur vérifie lors de la visite du Consuel.

Prenez le temps de choisir la méthode adaptée à votre chantier avant de couler quoi que ce soit : une fois les fondations en place, il ne reste plus que le piquet.
