ETEL et GTL : comprendre ces éléments clés

Deux sigles reviennent sans arrêt dès qu'on parle de tableau électrique : l'ETEL (Espace Technique Électrique du Logement) et la GTL (Gaine Technique Logement). L'un est un volume réservé, l'autre est la goulotte qui s'y loge. Voici ce que la norme NF C 15-100 exige de chacun, et les cotes à respecter au moment de poser.

Qu'est-ce que la GTL (Gaine Technique Logement) ?

La GTL est une structure verticale obligatoire, prévue pour recevoir et acheminer l'ensemble des réseaux électriques et de communication d'un logement. Elle centralise dans un seul canal accessible et évolutif les câbles d'alimentation et de communication (RJ45, fibre, téléphone).

Composition et dimensions

• Elle va du sol au plafond, sur une largeur minimale de 13 modules (250 mm) pour un logement standard, et 18 modules (350 mm) pour les logements de plus grande surface.
• Elle peut être composée de goulottes techniques préfabriquées en PVC, ou construite de manière artisanale.
• Elle doit séparer les courants forts (électricité) et les courants faibles (communication).
• Si le compteur Linky y est intégré, elle doit être fixée sur deux plaques de BA13 minimum, conformément à la norme NF C 14-100, qui encadre les installations côté réseau public.

Ce qu'elle peut accueillir

• Le tableau électrique
• Le coffret de communication
• Un support et la box internet
• Le compteur Linky et le disjoncteur de branchement
• Les gaines et les câbles d'arrivée et de départ des circuits

Où l'installer

La GTL doit être installée dans un local sec : soit à l'intérieur du logement, de préférence à proximité d'une entrée, principale ou de service, soit dans un garage ou un local annexe.

Si elle comporte le dispositif de coupure d'urgence, elle doit être directement accessible depuis l'intérieur du logement, comme le prescrit l'article 771.463 de la norme.

Sur quoi fixer la GTL

La règle qui commande tout le reste. Sur un mur doublé par l'intérieur, la GTL se fixe sur le doublage, jamais directement sur le mur : c'est ce qui évite les ponts thermiques. Avec une isolation par l'extérieur, il n'y a pas de doublage et le mur intérieur n'est plus un pont thermique : la GTL peut alors être fixée directement sur le mur en dur, qui fait support à lui seul.

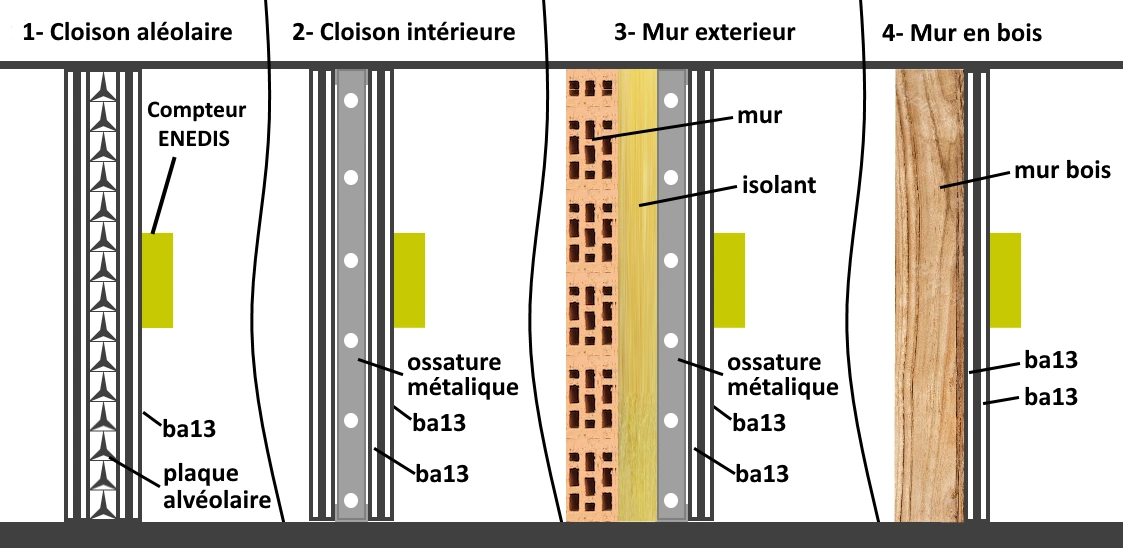

La règle des deux plaques de BA13 ne concerne donc que les murs doublés, et la façon de les poser dépend du mur qui reçoit la GTL.

• Cloison alvéolaire : une plaque de BA13 collée ou vissée de part et d'autre de la cloison.
• Cloison intérieure : deux plaques de BA13 vissées de part et d'autre de l'ossature métallique.
• Mur extérieur : deux plaques de BA13 vissées sur l'ossature métallique.
• Mur en bois : deux plaques de BA13 vissées sur le mur en bois.
• Isolation par l'extérieur : fixation possible directement sur le mur en dur, sans plaque de BA13.

Qu'est-ce que l'ETEL (Espace Technique Électrique du Logement) ?

L'ETEL est le volume qui contient la GTL : l'espace réservé à l'ensemble des équipements de protection et de répartition de l'installation électrique. Il regroupe au même endroit tous les dispositifs de protection, ce qui facilite la maintenance, l'évolution et l'accès à l'installation.

Exigences réglementaires

• Largeur minimale : 60 cm
• Profondeur minimale : 25 cm
• Hauteur : du sol au plafond, elle suit la hauteur sous plafond du logement
• Accessibilité immédiate depuis l'entrée du logement ou depuis une pièce de distribution

Ce qui est interdit autour

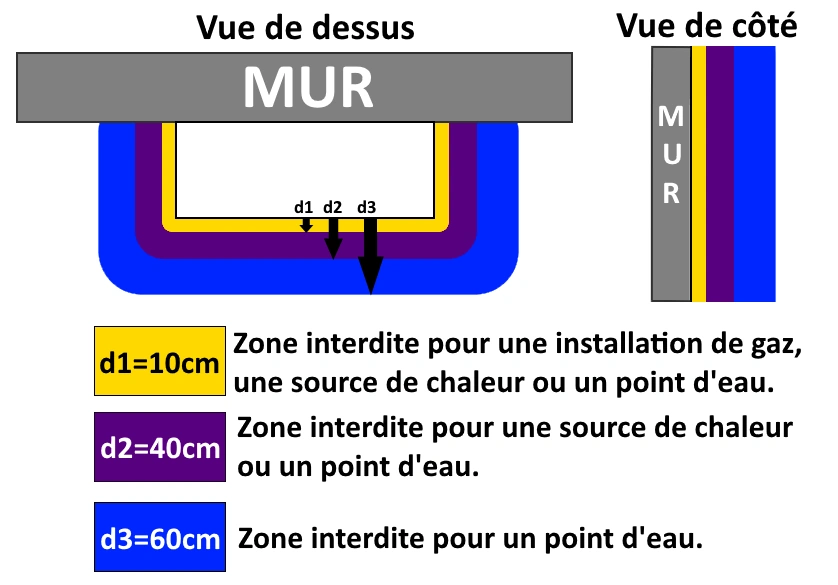

Une installation de gaz, une source de chaleur ou un point d'eau ne sont admis qu'au-delà d'une certaine distance, mesurée depuis les bords de l'ETEL :

• 10 cm sans installation de gaz, source de chaleur ni point d'eau
• 40 cm sans source de chaleur ni point d'eau
• 60 cm sans point d'eau

Si vous réalisez un coffrage. Un coffrage destiné à recevoir la GTL doit faire au minimum 60 cm de largeur, et cette largeur doit être tenue sur toute la hauteur, du sol au plafond.

À quelle hauteur poser le tableau ?

Ce sont les manettes qui commandent, pas le coffret. Toutes les cotes se mesurent depuis le sol fini.

• La manette la plus haute du tableau ne doit pas dépasser 1,80 m
• La manette la plus basse ne doit pas descendre sous 0,90 m, ou 0,50 m si le tableau a une porte
• La manette du disjoncteur d'abonné reste entre 0,90 m et 1,80 m

Pour conclure

L'ETEL est le volume, la GTL est ce qu'on y met. Retenez les trois cotes qui reviennent le plus souvent : 60 cm de largeur pour l'ETEL, deux plaques de BA13 si le Linky est dessus, et 1,80 m au-dessus du sol fini pour la manette la plus haute.

Reste ensuite le tirage des câbles jusqu'à la GTL. Le diamètre de gaine à prévoir se calcule selon la section des fils et leur nombre.
