Nombre de fils dans une gaine ICTA ou dans un tube IRL ?

Combien de fils peut-on faire passer dans une gaine ICTA de Ø 20 ? Et dans un tube IRL ? La réponse dépend de deux choses seulement : la section des fils et leur nombre. Les deux tableaux plus bas donnent le diamètre à retenir dans chaque cas.

La gaine ICTA

Quand et pourquoi utiliser une gaine ICTA ?

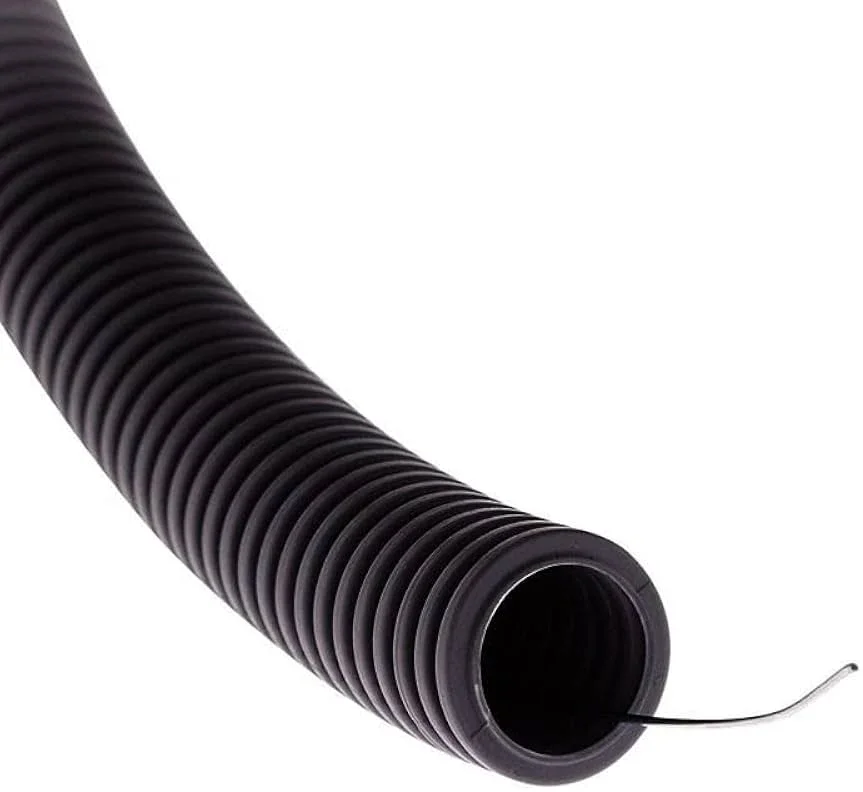

ICTA veut dire Isolant Cintrable Transversalement Annelé. C'est un conduit souple, annelé, livré avec un tire-fil, qui protège les conducteurs encastrés dans les murs, les cloisons et les planchers. Sa souplesse est ce qui permet de la faire cheminer dans des espaces contraints.

Elle sert surtout aux circuits dont le nombre de fils sort de l'ordinaire : va-et-vient, boutons poussoirs. Pour tout le reste, c'est la gaine préfilée qui est utilisée, c'est-à-dire la même gaine ICTA livrée avec ses trois fils déjà passés : rouge, bleu et jaune/vert.

Servez-vous du tire-fil et du lubrifiant. Le tire-fil est livré dans la gaine, et un peu de lubrifiant facilite considérablement le passage des fils.

Tirer la gaine plutôt que le tire-fil

Faire entrer des fils dans une gaine déjà en place en tirant sur le tire-fil est un travail pénible : les fils frottent sur toute la longueur et se bloquent au moindre coude. Il y a bien plus simple, et c'est exactement l'inverse : on immobilise les fils et on fait coulisser la gaine par-dessus.

1. Ancrer le tire-fil. Fixez son extrémité à un point d'ancrage solide, du côté opposé à celui vers lequel vous tirerez ensuite.
2. Attacher les fils au tire-fil. À l'autre bout de la gaine, réunissez les fils en fuseau sur le tire-fil et protégez la jonction avec du ruban adhésif, bien effilée pour qu'elle n'accroche nulle part.
3. Tirer sur la gaine. Éloignez-vous du point d'ancrage en tirant sur la gaine, et non sur le tire-fil. Les fils, retenus à l'autre extrémité, ne bougent pas : c'est la gaine qui s'enfile par-dessus eux.

Nombre de fils dans une gaine ICTA

Cherchez la section de vos fils dans la première colonne, puis leur nombre en haut du tableau : la case donne le diamètre de gaine à prendre.

Quelle gaine ICTA pour quel câble R2V

Un câble R2V réunit plusieurs conducteurs sous une gaine noire. Quand il doit passer dans un conduit, par exemple pour franchir un mur vers l'extérieur, c'est son diamètre extérieur qui commande.

Câble	Ø de la gaine ICTA
R2V 3G1.5	Ø 20 mm
R2V 3G2.5	Ø 20 mm
R2V 4G1.5	Ø 20 mm
R2V 5G1.5	Ø 20 mm
R2V 7G1.5	Ø 25 mm
R2V 3G4	Ø 25 mm
R2V 3G6	Ø 32 mm
R2V 3G10	Ø 32 mm
R2V 3G16	Ø 40 mm

Sur de longues distances, prenez le diamètre au-dessus. Les frottements augmentent avec la longueur, et un conduit plus large facilite nettement le passage du câble.

Le tube IRL

Quand et pourquoi utiliser un tube IRL ?

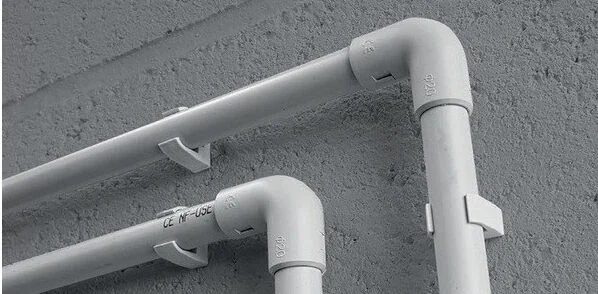

IRL veut dire Isolant Rigide Lisse. C'est un conduit rigide en PVC, résistant aux chocs et aux UV, utilisé en pose apparente pour protéger et guider les câbles. Contrairement à la gaine ICTA, il ne se plie pas : dans les espaces contraints, il est plus difficile à installer.

Réservez-le au garage, à la cave, à l'atelier et aux abris extérieurs. Dans une pièce habitée, sa forme ronde se voit de loin : c'est la goulotte qui prend le relais, plate et bien plus discrète.

• Pose apparente dans un garage, une cave ou un atelier
• Passage des câbles le long des murs ou des plafonds dans les locaux techniques
• Protection mécanique des conducteurs sur des parcours exposés aux chocs

Comment fixer un tube IRL ?

La pose ne demande aucune compétence particulière. Procurez-vous des fixations pour tubes IRL et gaines ICTA, ces supports en forme de C qui maintiennent les tubes en place. Une fois les fixations vissées dans le mur ou le plafond, les tubes s'insèrent par simple pression, quitte à forcer légèrement.

Ces fixations existent en version simple ou double, ce qui permet de faire cheminer plusieurs tubes côte à côte.

Le tube se coupe à la longueur voulue au coupe-tube ou à la scie à métaux.

Nombre de fils dans un tube IRL

Même lecture que le tableau de la gaine ICTA : la section en première colonne, le nombre de fils en haut.

Quel tube IRL pour quel câble R2V

Câble	Ø du tube IRL
R2V 3G1.5	Ø 20 mm
R2V 3G2.5	Ø 20 mm
R2V 4G1.5	Ø 20 mm
R2V 5G1.5	Ø 20 mm
R2V 7G1.5	Ø 25 mm
R2V 3G4	Ø 25 mm
R2V 3G6	Ø 32 mm
R2V 3G10	Ø 32 mm
R2V 3G16	Ø 40 mm

Là encore, voyez large sur les longs parcours. Un tube trop juste transforme le tirage en corvée.

Et les autres conduits ?

Deux cas ne relèvent ni de l'ICTA ni de l'IRL.

• En enterré, c'est la gaine TPC. Un conduit rigide à double paroi, conçu pour résister à la compression, avec un code couleur strict : rouge pour l'électricité, vert pour les télécoms, bleu pour l'eau potable, jaune pour le gaz. Une gaine ICTA enterrée n'est pas interdite, mais elle risque de se détériorer avec le temps.
• En apparent dans une pièce habitée, c'est la goulotte. Ce profilé plat fermé par un couvercle rend le même service que le tube IRL, en nettement plus discret. Les conducteurs isolés y circulent directement : la goulotte est elle-même la canalisation, inutile d'y ajouter une gaine à l'intérieur.

Pour conclure

Un conduit trop juste, c'est une heure perdue au tirage et un fil impossible à remplacer plus tard. Dans le doute, prenez le diamètre au-dessus : la différence de prix est dérisoire comparée au temps gagné.

Pour connaître la section de fil à utiliser pour l'alimentation de votre tableau, retrouvez notre article à ce sujet.
