Liaison équipotentielle principale (LEP)

La liaison équipotentielle principale, ou LEP, relie entre eux les éléments conducteurs du logement pour les mettre au même potentiel. Deux fournitures, un fil, et c'est plié en une heure. C'est pourtant l'un des postes les plus souvent oubliés d'une installation.

❓ Qu'est-ce que la liaison équipotentielle principale ?

La LEP consiste à relier tous les éléments accessibles et conducteurs d'un logement (canalisations métalliques, structures métalliques) à la terre.

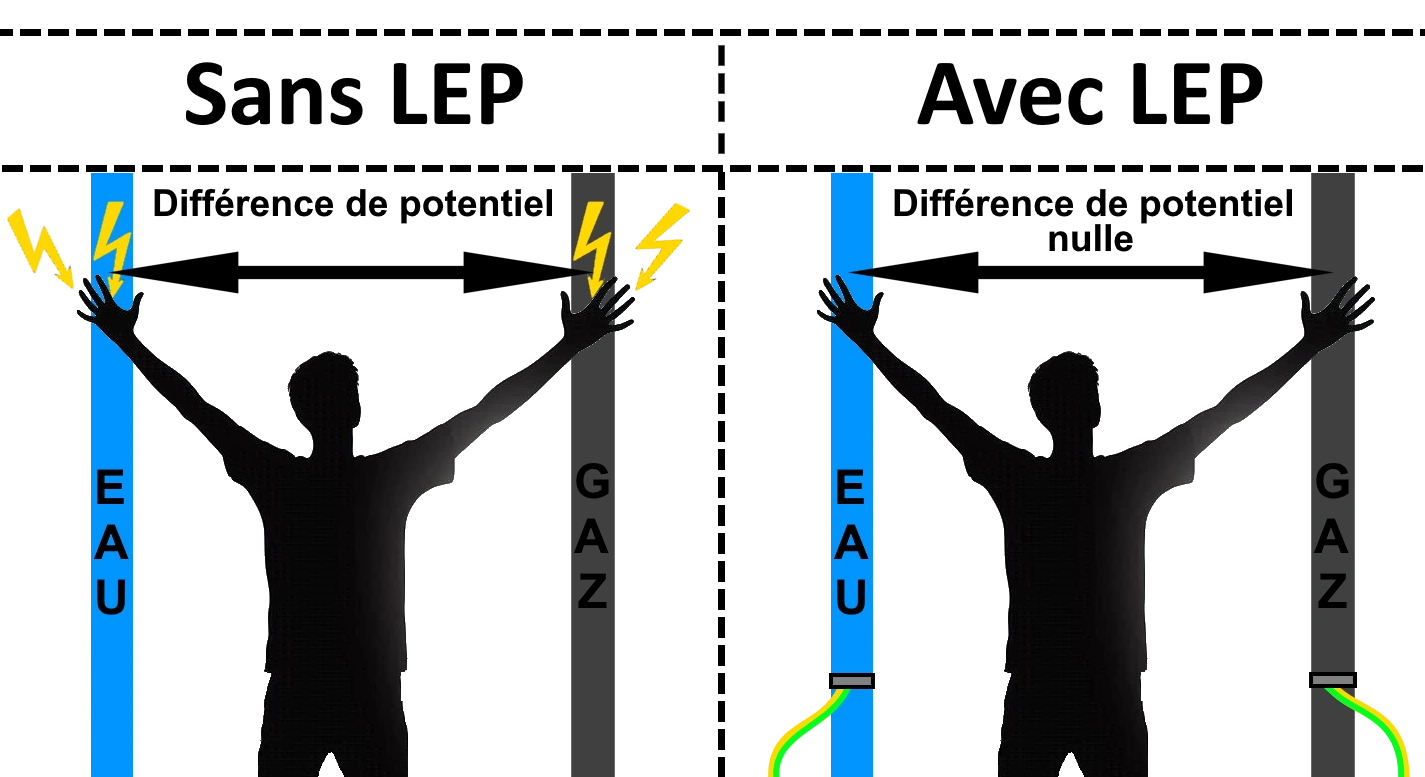

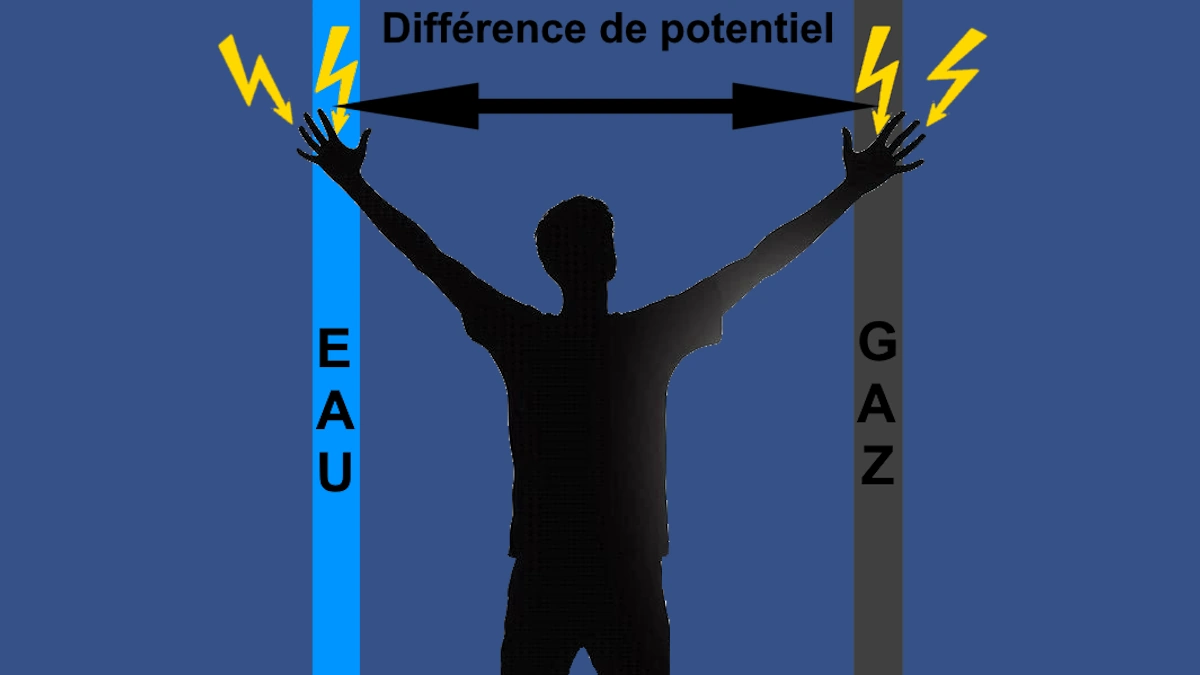

Son but : éviter les différences de potentiel dangereuses susceptibles de provoquer des chocs électriques.

Ne pas confondre avec la LES. La liaison équipotentielle supplémentaire, aussi appelée secondaire, concerne les locaux humides et se réalise en 2,5 mm². Elle fait l'objet de l'article sur les volumes de la salle de bain. Ici, on parle de la liaison principale, à l'entrée des canalisations dans le bâtiment.

⚠️ Pourquoi est-elle indispensable ?

• Sécurité : elle protège les occupants contre les risques d'électrocution.
• Conformité : la norme NF C 15-100 l'exige sur toute installation.

🛠️ Comment réaliser une liaison équipotentielle principale ?

1. Identifier les éléments à relier

Tous les éléments conducteurs accessibles du logement doivent être raccordés à la LEP :

• Les tuyaux métalliques d'alimentation à l'intérieur du bâtiment (eau, gaz)
• Les canalisations métalliques de chauffage central
• Les éléments métalliques accessibles de la construction

Le raccordement doit se faire au plus près de l'entrée des canalisations dans le bâtiment.

Cas à part : les menuiseries aluminium. Elles ne se raccordent pas en 10 mm² comme le reste. Elles suivent des règles propres, avec un fil jaune/vert de 2,5 mm² sous gaine ICTA et une cosse sertie vissée sur le dormant.

2. Choisir le bon matériel

Deux fournitures suffisent.

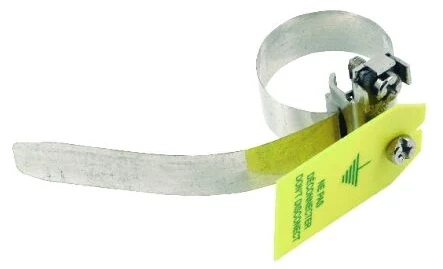

Le collier de mise à la terre. Différents modèles existent, mais ils fonctionnent tous sur le même principe : une partie pour fixer le fil de terre, l'autre pour attacher le collier à la canalisation.

Le fil de terre. Jaune/vert en cuivre, de section 10 mm². Il est préférable de le protéger par une gaine ICTA, une goulotte ou un tube IRL, sans que ce soit une obligation.

3. Réaliser le raccordement

Chaque élément doit être raccordé au bornier principal de terre du tableau électrique. Pour simplifier le câblage, vous pouvez utiliser un bornier de terre intermédiaire : il permet de regrouper plusieurs éléments avant de les relier au tableau à l'aide d'un câble unique.

⚡ Erreurs courantes à éviter

• Oublier des éléments métalliques à raccorder, en particulier les canalisations de chauffage.
• Utiliser une section insuffisante : c'est 10 mm² pour la liaison principale, pas 2,5 mm².
• Ne pas vérifier la continuité de la liaison une fois le raccordement terminé.

✅ À retenir

La liaison équipotentielle principale se raccorde au plus près de l'entrée des canalisations dans le bâtiment, en fil jaune/vert de 10 mm², protégé de préférence par une gaine ICTA, une goulotte ou un tube IRL. Rien de plus, mais rien de moins : un tuyau oublié suffit à vider le dispositif de son intérêt.
